Nätband

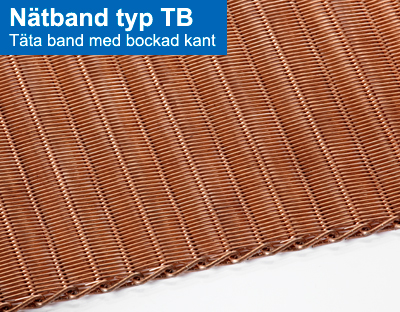

Grupp T - Täta band

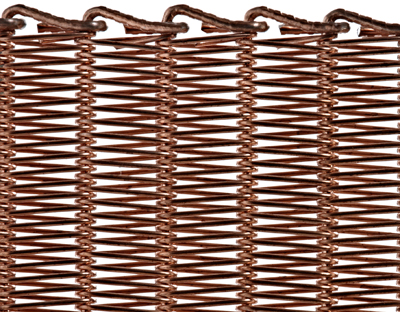

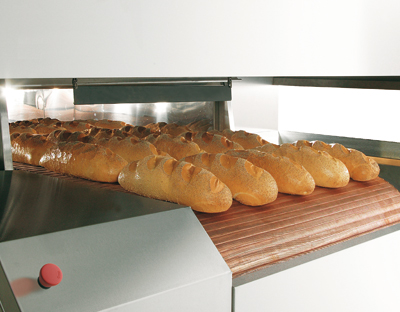

Denna grupp består av tätspunna band. Omväxlande vänster och högerspunna spiraler sammanbundna genom räfflade tvärstavar vilket förhindrar att spiralerna dras samman mot mitten. Kanterna är bockade. Banden tillverkas i blank eller förkopprad järntråd samt rostfri tråd. Dessa band används i bl.a. tunnelugnar i bagerier.

Delning:	12-25 mm
Spiraltrådensdia:	Ø 1-2 mm
Tvärtrådensdia:	Ø 1,5-3 mm

Ex. TB 16/1,2-2,5

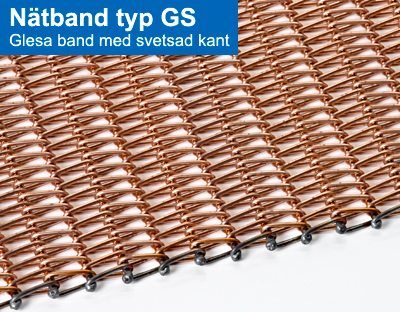

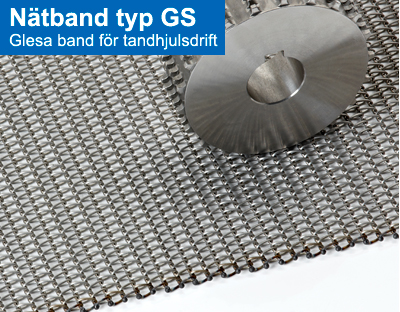

Grupp G - Glesa band

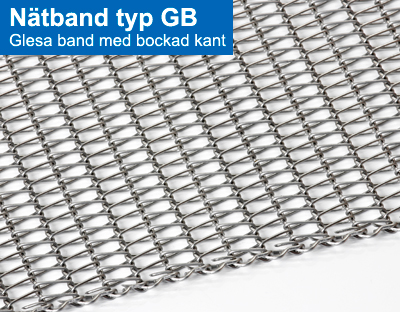

Banden i denna grupp är sammansatta av växelvis höger och vänsterspunna spiraler, som sätts ihop med krenelerade tvärstavar. Bandkanten i typen GS bildas genom att ändarna på spiraltråden och tvärtråden svetsas ihop. Det är möjligt att tillverka dessa band med mycket liten delning. I typen GB har tvärstavarna bockats, dvs. tvärstavarna är förbundna med varandra utmed bandkanten genom S-formade öglor. Detta medför att man får en förstärkt och rak kant.

Spiralens stigning:	4-15 mm
Tvärstavarnas delning:	4,5-25 mm
Spiraltrådens dia:	Ø 1-3 mm
Tvärtrådens dia:	Ø 1-3 mm

Ex. GS 18-10/2,5-3,0

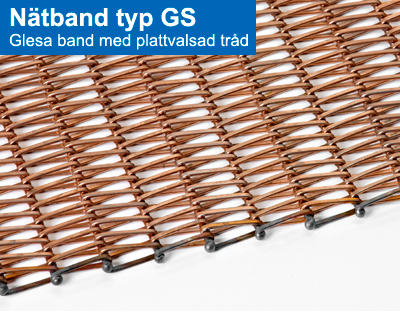

Ex. GS 20-8,5/2,6x1,4-2,8

Ex. GB 15-10/1,5-2,0

Ex. GS 4T 10-6,5/1,2-1,5

Ex. GS 6,35-5/1,0-1,2



Grupp V - Spunna band

I denna grupp har spiraltrådarna flätats ihop med varandra och försetts med tvärtrådar vilka är svetsade i kanten. Dessa band används huvudsakligen som transportband i bandugnar med höga temperaturer och stora påfrestningar, ex härdugnar.
Banden kan antingen vara enkelspunna eller dubbelspunna.

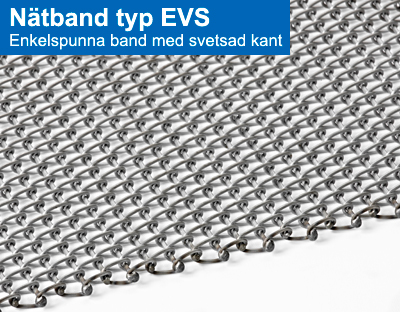

Ex. EVS 10-10/1,6-2

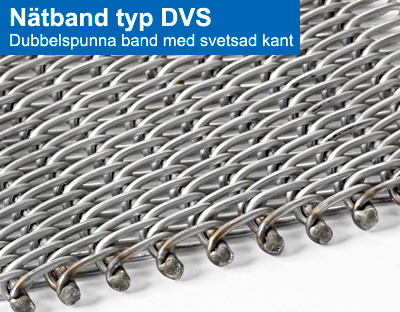

Ex. DVS 18-8,5/3-4

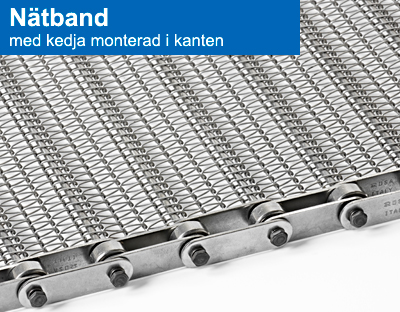

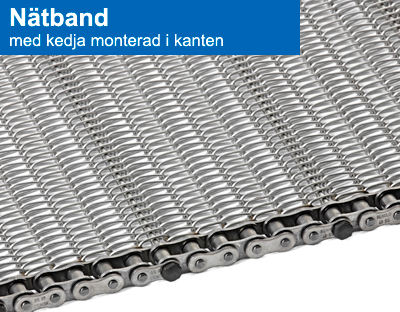

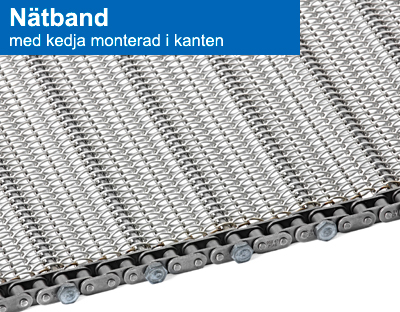

Grupp K - Kedjeband

Banden inom denna grupp är öppna eller täta ståltrådstransportband med kedjor eller kantlänkar utefter sidorna. Banden tillverkas med olika typer av förekommande kedjor eller kantlänkar som kan förses med medbringare och sidoplåtar.

Delning på kedjor:	3/8"-2"
Delning på kant länkar:	¾"-1¼"

Ex. GS 6,35-5/1,0-1,2 med 3/8" rullkedja monterad med 3,2 mm axel

Ex. GS 12,7-5/1,2-1,5 med ½" rullkedja monterad med 4 mm axel

Ex. GS 12,5-8/1,2-1,2 med hålbultskedja delning 50 mm
monterad med 5 mm axel

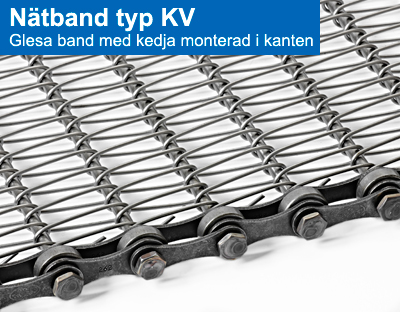

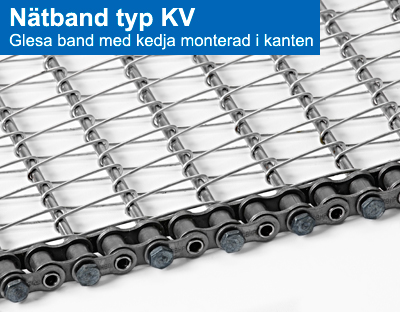

Ex. KV 32-22/1,5-5 med 5/8" hålbultskedja

Ex. KV 50,8-8/2,5-8 med 2" hålbultskedja

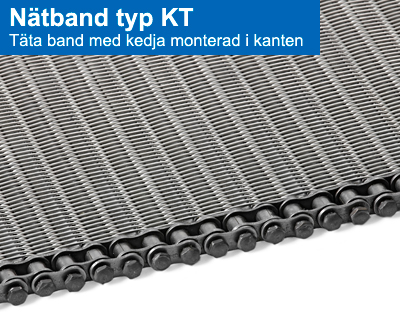

Ex. KT 12,7/1,2-3,8 med ½” hålbultskedja

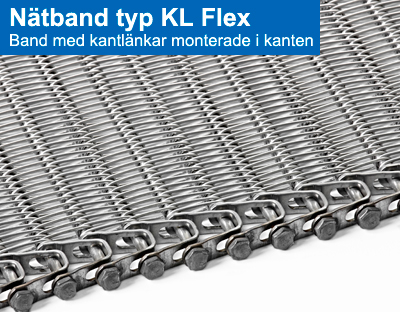

Ex. KLT Flex 19,05/1,2-5

Grupp OGB - Trådögleband

Denna typ av band kallas även för trådögleband eftersom banden består av omböjda trådöglor vilka är sammanbundna med tvärstavar. Dessa band tillverkas med förstärkningsplåtar i kanterna och inuti banden om så erfordras. Banden kan också tillverkas med medbringare och/eller höga kantplåtar. Banden är positivt drivna och drivs av tandhjul eller valsar. För att öka öppningen mellan trådöglorna kan OGB-banden förses med distansfjädrar eller bussningar. Band typen OGB Multi tillverkas med svetsade trådar under för att erhålla öppningen mellan öglorna. Dessa band med öppen area används i kyl- och torkanläggningar där detta är en stor fördel då luftcirkulationen underlättas.

Standarddimensioner:
Delning	Ögla	Tvärtråden
30 mm	Ø 1,5 mm	Ø 4 mm
50 mm	Ø 2,5 mm	Ø 5 och 7 mm
75 mm	Ø 2,5 mm	Ø 5 mm
100 mm	Ø 3 mm	Ø 8 mm
Andra dimensioner på begäran

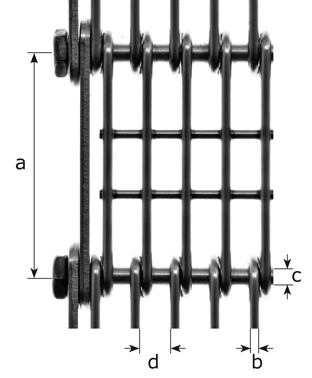

a = Delning
b = Trådöglans diameter
c = Tvärtrådens diameter
d = Öppningen mellan öglorna

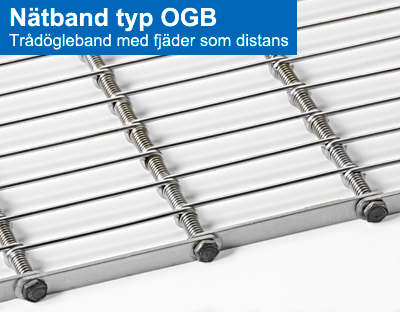

Ex. OGB 75-10/2,5-5 inkl. fjäder som distans

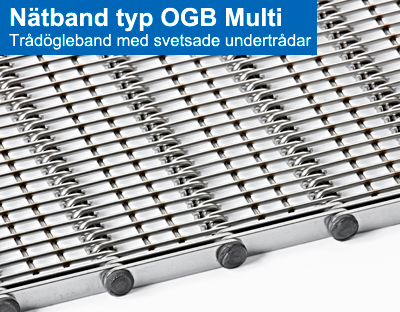

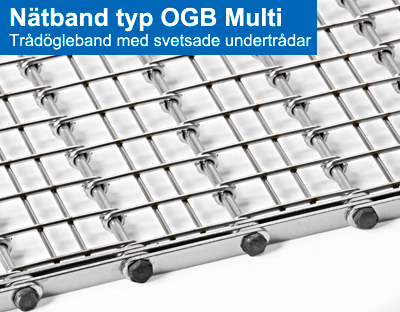

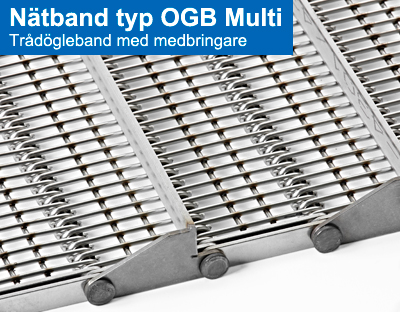

Ex. OGB Multi 50-6/2,5-7

Ex. OGB Multi 50-20/2,5-5

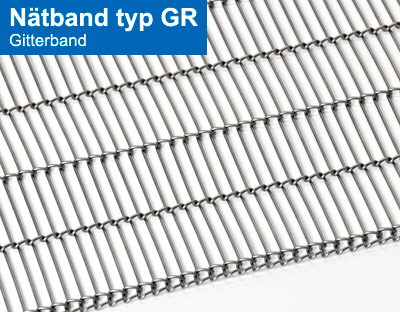

Grupp GR - Gitterband

Gitterband med sin öppna och lätta konstruktion används inom många områden. Banden tillverkas i pianotråd, rostfri och syrafast tråd, specifikation enligt begäran. Se produktblad. Banden drivs genom positiv drivning med tandade hjul.

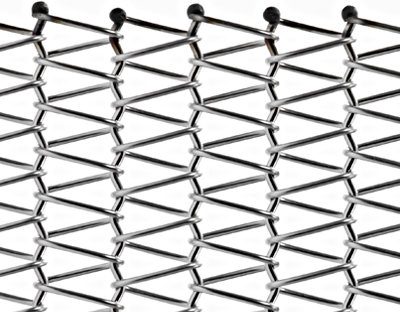

Material

Val av material måste ske utifrån den miljö och temperatur som transportbandet skall användas i.

Stål:	Max arbetstemp C°
Blank/Förkopprad järntråd   Förzinkad järntråd	450 C°
Rostfri tråd:
SS 2333/AISI 304	800 C°
SS 2343/AISI 316	800 C°
Värmebeständig tråd:
253MA	1100 C°
INCOLOY DS 37/18	1100 C°
Övriga kvaliteter på begäran

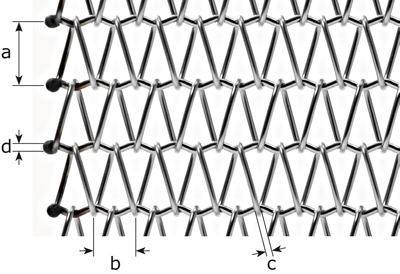

Ex: GS 15-10/1,5-2,0
A B C D

a = Delning c-c tvärtråden
b = Stigning c-c spiralen
c = Spiralens diameter
d = Tvärtrådens diameter
